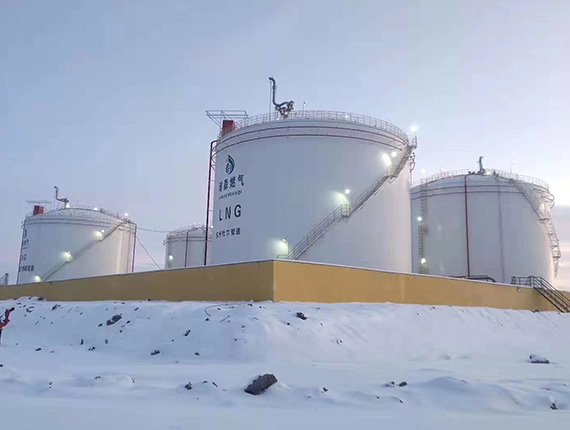

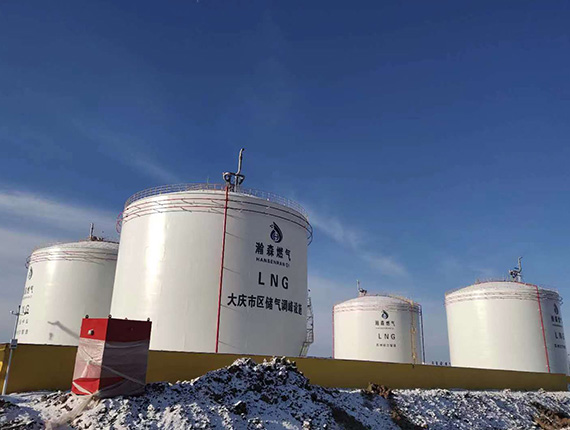

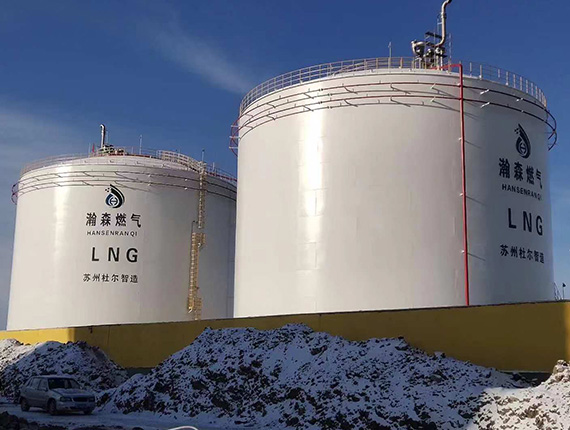

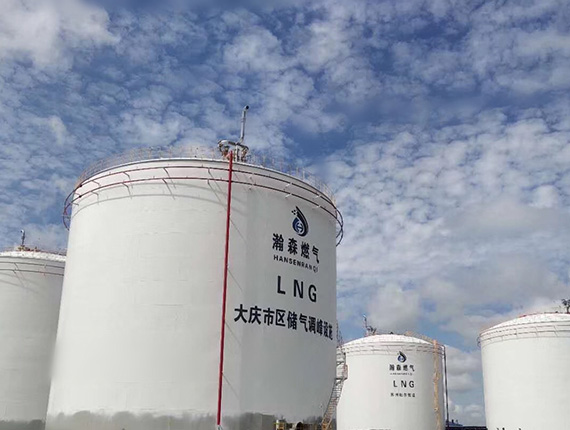

18550191066 / 313289800@qq.com 在线咨询4×10000m³LNG常压储罐
随着LNG行业的发展,LNG储存日趋大型化、常压化,国内设计制造已经达到5万m³,沿海已经建立单台有25万m³、16万m³LNG常压贮槽,用来接收船载LNG。
目前国内设计、制造安装的LNG贮槽主要是5000m³和10000m³,广泛用于LNG液化工厂或者LNG调峰站,利用工业尾气生产的LNG量一般较小,常用1000m³左右的LNG贮槽。
主体结构型式
立式圆筒形、双层壁、平底、拱顶(200~50000m³)、6000m³以上为浮顶式(自支撑式吊顶)。
绝热方法:双层壁粉末堆积绝热
基本形式:高台式
流程系统
01.吹扫系统
02.进液系统
03.排液系统(外置式和潜液式)
04.泵后回流系统
05.夹层氮气供应系统
06.液位、压力测量系统
07.温度测量系统
08.气体排放系统
09.BOG管线系统
10.分析取样系统
11.安全系统
12.稳压系统
13.消防系统
泡沫玻璃砖介绍
●容量轻,在150KG/m³左右;
●导热系数小,在0.050W/m*k(38℃)以下,导热性能稳定;
●不透湿
●吸水率小,0.2%左右
●不燃烧;
●不霉变、腐蚀;
●强度高,抗压强度≥0.8MPa,能耐酸性腐蚀(氟化氢除外);
●本身无毒,本函CFC(氟氯化碳)和HCFC(氢氟氯酸);
●物理化学性能稳定,尺寸稳定。
LNG贮槽设计、制造、验收标准
●欧洲标准BSEN14620《设计和现场制造立式、圆筒式、平底制造,操作温度介于0℃~-165℃的冷却液化储罐》
●JB/T9077-1999《粉末普通绝热贮罐》
●JB/T4735-1997《钢制焊接常压容器》
●美国标准API620《大型焊接低压储罐的设计及建造》
●JB/T4730-2005《泵压设备无损检测》
●GB50128-2005《从立式圆筒形钢制焊接储罐施工及验收规范》
●GB/T20368-2006《液化天然气(LNG)生产,储存和运装》
