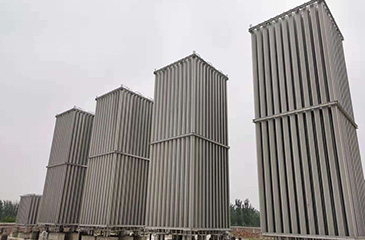

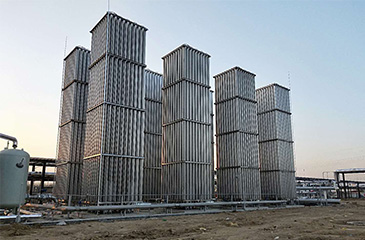

LNG空温式气化器

LNG空温式汽化器是一种新的天然气供气工艺,整套系统由LNG低温钢瓶、空温式汽化器、调压计量系统组成。LNG瓶组气化站使用范围及特点使用规模:1000~5000户、投资小、建设时间短、300公里范围内...

18550191066 / 313289800@qq.com 在线咨询

产品介绍

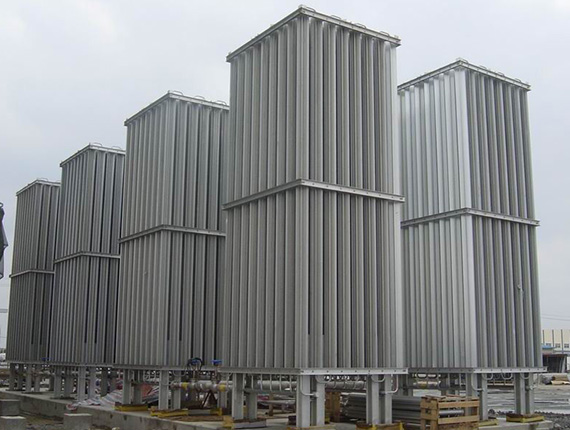

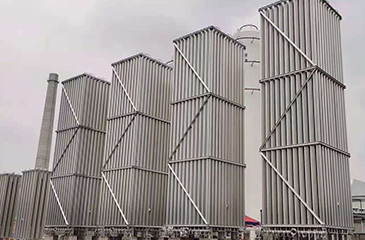

LNG空温式气化器


LNG空温式汽化器是一种新的天然气供气工艺,整套系统由LNG低温钢瓶、空温式汽化器、调压计量系统组成。LNG瓶组气化站使用范围及特点使用规模:1000~5000户、投资小、建设时间短、300公里范围内有LNG储罐,可对低温钢瓶进行充装、运行费用低。我们的经营宗旨:燃气工程,安全保障;价格优惠,质量保证。


产品构造


本系列气化器为列管式,采用星型翅片管连接而成,独特的“桥”式连接提高了气化能力及设备的柔性,翅片间连接无需焊接,内应力小,结构紧凑,排列均匀,美观耐用。


空温式气化器的导热管是将散热片和管材挤压成型的,导热管的横截面为星形翅片。空温式气化器由蒸发部和加热部构成。蒸发部由端板管连接并排的导热管构成,加热部由用弯管接头串联成一体的导热管组成。


主要技术参数


工作压力:0.1-40MPa


适用介质:LO2、LN2、LAr、LNG、LCO2、LC2H4、LPG、LNH3、LC3H8等


单台汽化量:20—10000Nm3/h (更大汽化量可采用组合方式)


可根据用户需求生产各种规格的增压器、加热器


注: 更大流量,更长连续满负荷运行,可采用多台并联方式或多台切换获得;


设计条件:温度-10°C、相对温度70%,连续使用8-12小时的气化量。


星型翅片管


星型翅片管是汽化器的核心部件,是吸热和气化的唱错,翅片管的材料为防锈铝,翅片管的翅片常用的有8翅片和12翅片,翅片管外径主要由两种规格,φ160mm和φ200mm,大型汽化通常选用φ200mm。


材料及工艺


所有零件均采用优良抗氧蚀特性高性能的铝合金及不锈钢制成,不锈钢芯管与翅片间高压连接紧密。出厂前均按照氧标准进行氮气吹干,保证产品质量,使用更安全。


工作原理


LNG空温式气化器是利用空气自然对流加热换热管中的低温液体,使其完全蒸发成气体;是一种集空温式和加热式汽化功能、可替代加热汽化产品的高效节能换热设备。汽化器是将低温液态气体通过热交换,汽化成一定温度的气体,按用途分为高、中、低压三种。


高压汽化器是将经过低温液体泵增压后的液氧、液氮、液氩、液化天然气汽化成高压气体充入钢瓶。低压汽化器是将贮槽中的低温液体汽化成低压气体,经调压装置通过管道输送至使用现场。 空温式汽化器是高效节能产品,相对于水浴式电加热汽化器与蒸气加热水浴式汽化器可节省大量的电或蒸气。


汽化器的结构特点能保证在深冷温度下各部件正常工作,避免密封冻结,密封性好安全可靠,无腐蚀性,使用寿命长。采用特殊的¢120、¢160、¢200大直径专用铝翅片管,化霜速度快。汽化器所有部件连接处的焊缝均采用氩弧焊焊接,焊缝整齐、美观,无气孔缺陷。优化流程设计、使压力降到更低,无偏流现象,保证流速控制在安全范围以内。


主要优点


●使用换热系数高,强度和伸展性能好的铝材大翅片换热管,化霜速度快,换热高效,自重低。


●设备整体采用铝型材“桥”式连接,美观大方,牢固耐用,有效消除因热胀冷缩产生的应力。


●优化设计,并结合实践使用经验,设计出满足气化量要求,节约成本,减少压降,无偏流的汽化器。


●设备简单紧凑,并安装快捷,维护方便,操作简单。


●设备无运动零部件,无易损易耗材配件,使用不需要任何能源,无运行成本,环保。


●换热管表面进行抗氧化处理,使用周期长,一次投入终身使用。


●有多种规格换热管可供选择,可根据要求设计外形尺寸,减少占地面积,节约场地。


●先进的高压管复合技术,使受压管和换热管100%接触,保证换热效果。


●设备所有部件按氧服务标准进行清洗和制造,使用更安全。
