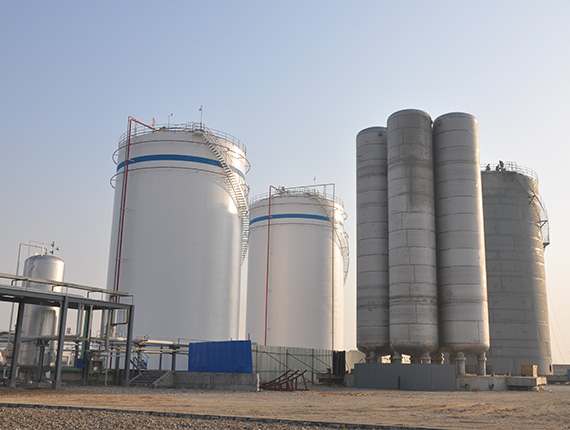

子母罐是指由多个(三个及以上)盛装介质的内容器(子罐)并联后按一定的排列方式置于填充绝热材料的外容器(母罐)中的储罐。它一般是为适应大容积、带压贮存而设计、建造。
18550191066 / 313289800@qq.com 在线咨询子母罐是指由多个(三个及以上)盛装介质的内容器(子罐)并联后按一定的排列方式置于填充绝热材料的外容器(母罐)中的储罐。它一般是为适应大容积、带压贮存而设计、建造。
内容器
用于盛装介质的承压容器,通常为立式圆柱形支腿结构。
外容器
容纳内容器,并与内容器组成环行绝热夹层的外部金属壳体,通常为圆柱形平底拱顶结构。
内容器
内容器罐体的结构、强度等设计和计算按GB150的有关规定进行。
内容器不采用真空检漏,因此不需要进行外压稳定性的设计。但是考虑到内容器直径一般较大,需保证其制作和运输工程中的刚度,因此内容器仍需设置加强圈,加强圈间距按2m~3m执行。
内容器需设置防涡装置和扩散板;下封头支腿处需设置加强筋。
内容器支腿需采取绝热设计,其环氧玻璃布板厚度不得小于150mm。为保证子母罐静态蒸发率和夹层管道配管的空间,支腿高度需足够高(内容器下封头离地高度不小小于1500mm)。
应避免出现冷桥导致冷量短路,支腿连接螺栓需设置绝热垫片。通过计算,应满足外容器底板温度不低于外容器底板材料所能使用的低温度。
内容器抗震设计计算按SH3048《石油化工钢制设备抗震设计计算》有关规定进行。计算过程不考虑内容器之间管道连接以及周围绝热材料的影响。
外容器
外容器罐体的结构、强度、外压稳定性等设计和计算按SY/T0608的有关规定进行。
低温管道与外容器壁连接处采用真空管加波纹管的结构。
配置参数
容积:300~3000m³
压力:0.3~1.6MPa
绝热方式:珠光砂堆积绝热
子罐数量:3、4、7、10、12
设计、制造、验收标准
TSG R0004-2009 《固定式压力容器安全技术监察规程》 容积:300~3000m³
GB150-1998 《钢制压力容器》
GB24511-2009 《承压设备用不锈钢钢板及钢带》
GB713-2008 《锅炉和压力容器用钢板》
GB/T14976-2002 《流体输送用不锈钢无缝钢管》
GB22724-2008 《液化天然气设备与安装陆上装置设计》
GB50183-2004 《石油天然气工程设计放火规范》
GB50084-2001 《自动喷水灭火系统设计规范》
JB4708-2000 《钢制压力容器焊接工艺评定》
JB/T4709-2000 《钢制压力容器焊接规程》
JB/T4730-2005 《承压设备无损检测》
SY/T0608-2006 《大型焊接低压储罐的设计与建造》
SH3408-1999 《石油化工钢制设备抗震设计规范》

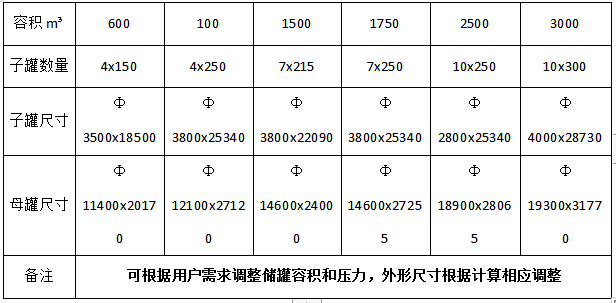

规格表
