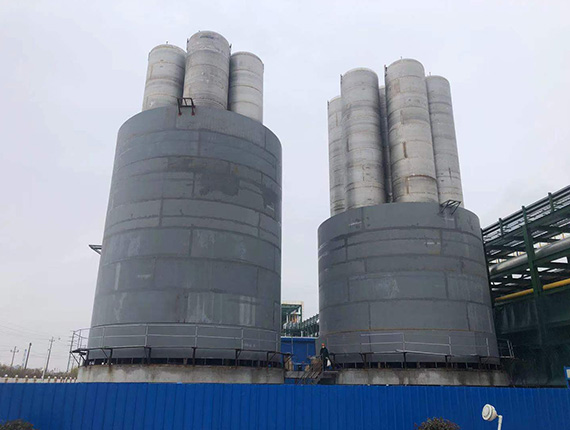

工业气体子母罐是指由多个盛装LN2、LO2、LAr的子罐并联后按一定的排列方式置于填充绝热材料的母罐中的储罐。对空分装置产出或者钢厂后备系统需要分别存储液氧、液氮、液氩等产品,而场地受限,需要尽量缩小占地的较为适用。
产品构造
低温液体子母罐由多台子罐、一座母罐和相应的工艺管线及阀门、仪表等构成。
子罐:作为盛装低温介质的主容器,采用奥氏体不锈钢S30408材料;子罐为立式圆筒形支腿结构,根据容积大小按一定的排列方式将4只、7只或10只子罐通过管道将全部或分组的各子罐气、液相进行连通。
母罐:作为绝热系统的保护壳体,通常采用Q345R/16MnDR材料。母罐将全部子罐容纳其中,并采用粉末堆积绝热进行保冷,保证储存介质尽量少的气化。
主要技术参数
储存介质:LN2、LO2、LAr等
工作压力:0.2MPa~3.0MPa
单台容积:600m³~3000m³
设备类型:储罐、压力容器
主要优点
设备单体储存容量大,较相同容积的真空罐占地小、投资少、操作简便。
设备通过自增压器维持运行压力,不需要增压泵,响应时间快、运行成本低、维护简便。
